Τι να την κάνουμε τη ζυγαριά;

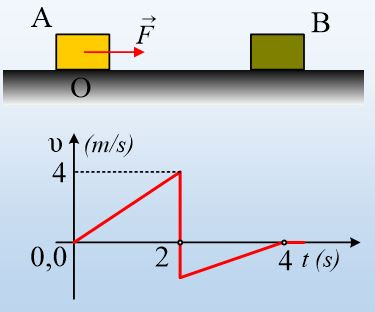

Σε οριζόντιο επίπεδο ηρεμούν δύο σώματα Α και Β τα οποία εμφανίζουν με το επίπεδο, τον ίδιο συντελεστή τριβής ολίσθησης. Σε μια στιγμή t=0, ασκείται στο σώμα Α μια οριζόντια δύναμη μέτρου F=1,2Ν, με κατεύθυνση προς το σώμα Β, με το οποίο συγκρούεται κεντρικά και ελαστικά, ενώ ταυτόχρονα παύει να ασκείται πάνω του η δύναμη F. Το σώμα Α σταματά τελικά σε απόσταση d₁=2m, από την αρχική του θέση Ο, ενώ στο διάγραμμα δίνεται η ταχύτητά του, σε συνάρτηση με το χρόνο.

i)  Να υπολογιστεί η μάζα m₁ του σώματος Α.

ii) Ποια η ταχύτητα του Α σώματος, αμέσως μετά την κρούση;

iii) Να βρεθεί η μάζα του Β σώματος.

iv) Ποια η τελική απόσταση d₂ μεταξύ των δύο σωμάτων, όταν ακινητοποιηθούν ξανά;

Απάντηση:

ή

 Τι να την κάνουμε τη ζυγαριά;

 Τι να την κάνουμε τη ζυγαριά;

Η ράβδος σε ισορροπία και η πλάκα σε κίνηση



Η ομογενής ράβδος ΑΒ, μήκους 5m και βάρους 200Ν ισορροπεί σε οριζόντια θέση, ενώ στηρίζεται σε τρίποδο στο σημείο Γ, όπου (ΑΓ)=1m και κρέμεται στο άκρο Δ κατακόρυφου νήματος (1), όπου (ΔΒ)=1m.  Μια πλάκα μάζας m₁=1,8kg κρέμεται στο άκρο του νήματος (2) μήκους 2m, το άλλο άκρο του οποίου έχει δεθεί στο άκρο Β της ράβδου.

i)  Να υπολογιστεί η δύναμη που δέχεται η ράβδος από το τρίποδο, κατά την παραπάνω ισορροπία.

Σε μια στιγμή μια σφαίρα μάζας m₂=0,2kg, η οποία κινείται οριζόντια με ταχύτητα u=40m/s σφηνώνεται στην πλάκα, δημιουργώντας ένα συσσωμάτωμα Σ, το οποίο θεωρούμε υλικό σημείο αμελητέων διαστάσεων.

ii) Να υπολογιστεί η ορμή και η στροφορμή, ως προς το άκρο Β της ράβδου, του συσσωματώματος Σ, αμέσως μετά την κρούση.

iii) Να υπολογιστεί η τάση του νήματος (1), καθώς και ο ρυθμός μεταβολής της στροφορμής του Σ ως προς το Β, αμέσως μετά την κρούση,

Μετά από λίγο το σώμα Σ φτάνει σε μια θέση Ε, με μηδενική ταχύτητα, ενώ η ράβδος διαρκώς ισορροπεί. Για την στιγμή αυτή:

iv) Να υπολογιστεί η στροφορμή και ο ρυθμός μεταβολής της στροφορμής του Σ, ως προς το άκρο Β της ράβδου.

v) Να βρεθεί η οριζόντια και η κατακόρυφη συνιστώσα της δύναμης που ασκεί το τρίποδο στην ράβδο.

Δίνεται g=10m/s².

Απάντηση:

ή

 Η ράβδος σε ισορροπία και η πλάκα σε κίνηση

 Η ράβδος σε ισορροπία και η πλάκα σε κίνηση

Ταχύτητες και επιταχύνσεις σε μια τροχαλία



Η διπλή ομογενής τροχαλία του σχήματος,  ακτίνας R=0,4m, κινείται κατακόρυφα με την επίδραση μιας κατάλληλης κατακόρυφης δύναμης F, η οποία ασκείται στο άκρο A νήματος, το οποίο έχουμε τυλίξει στο αυλάκι της. Η τροχαλία φέρει ομόκεντρη κυκλική προεξοχή ακτίνας r = 0,2m στην οποία έχουμε τυλίξει ένα δεύτερο νήμα, στο κάτω άκρο του οποίου έχουμε δέσει ένα σώμα Σ. Σε μια στιγμή t₁, το άκρο Α του νήματος, στο οποίο ασκείται η δύναμη F, έχει ταχύτητα μέτρου υ_Α=1,8m/s, με κατεύθυνση προς τα πάνω, ενώ το σώμα Σ ανεβαίνει επίσης κατακόρυφα, με ταχύτητα μέτρου υ_Σ=0,6m/s.

i)  Να υπολογιστεί η ταχύτητα του κέντρου Ο της τροχαλίας, καθώς και η γωνιακή ταχύτητα περιστροφής της, γύρω από νοητό οριζόντιο άξονα, ο οποίος διέρχεται από το Ο.

Την παραπάνω στιγμή, το σημείο Α έχει κατακόρυφη επιτάχυνση μέτρου α_Α=32m/s², με φορά προς τα πάνω, ενώ το σώμα Σ, κατακόρυφη επιτάχυνση με φορά προς τα κάτω, μέτρου α_Σ=13m/s².

ii) Να υπολογιστούν η επιτάχυνση του κέντρου Ο, καθώς και η γωνιακή επιτάχυνση της τροχαλίας.

iii) Να βρεθεί ένα σημείο Γ, της οριζόντιας διαμέτρου της τροχαλίας, το οποίο την στιγμή t₁ έχει μηδενική κατακόρυφη επιτάχυνση. Στη συνέχεια να υπολογιστεί η ταχύτητα και η επιτάχυνση του σημείου Γ.

Απάντηση:

 ή

 Ταχύτητες και επιταχύνσεις σε μια τροχαλία

 Ταχύτητες και επιταχύνσεις σε μια τροχαλία

Ένας τροχός σε οριζόντια βολή



Ένας τροχός ακτίνας R=0,8m εκτοξεύεται οριζόντια (προς τα δεξιά στο σχήμα) από ορισμένο ύψος, με το επίπεδό του κατακόρυφο, ενώ στρέφεται με γωνιακή ταχύτητα ω. Στην διάρκεια της πτώσης του, το επίπεδό του παραμένει στο ίδιο κατακόρυφο επίπεδο (στο σχήμα, στο επίπεδο της σελίδας), ενώ το κέντρο του Κ (και κέντρο μάζας του) έχει σταθερή επιτάχυνση g. Σε μια στιγμή t₁, το σημείο Α, στο άκρο μιας κατακόρυφης ακτίνας, έχει κατακόρυφη ταχύτητα μέτρου 3m/s και κατακόρυφη επιτάχυνση μέτρου 10m/s². Για την στιγμή αυτή t₁, ζητούνται:

i)   Η γωνιακή ταχύτητα περιστροφής του τροχού και ο ρυθμός μεταβολής  της.

ii)  Η ταχύτητα του κέντρου Κ του τροχού.

iii) Η ταχύτητα και η επιτάχυνση του σημείου Β, στο άκρο μιας οριζόντιας ακτίνας του τροχού.

Δίνεται g=10m/s².

Απάντηση:

ή

 Ένας τροχός σε οριζόντια βολή

 Ένας τροχός σε οριζόντια βολή
