Η ροή στο στένωμα του σωλήνα.

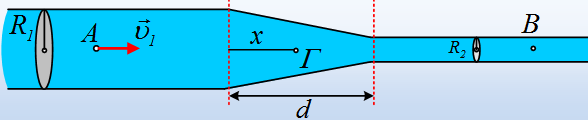

Ένας οριζόντιος κυλινδρικός σωλήνας ακτίνας R₁=8cm κάποια στιγμή παρουσιάζει ένα στένωμα (σχήματος κόλουρου κώνου), μήκους d=0,4m, καταλήγοντας σε δεύτερο κυλινδρικό σωλήνα ακτίνας R₂=4cm. Στο σύστημα έχουμε μια μόνιμη και στρωτή ροή, όπου η ταχύτητα ροής στο σημείο Α είναι υ₁=0,9m/s ενώ η πίεση p₁=8.000Ν/m².

i)  Να υπολογιστεί η ταχύτητα ροής καθώς και η πίεση στο σημείο Β του στενού σωλήνα.

ii) Ένα σημείο Γ, βρίσκεται στον άξονα των δύο σωλήνων, στο μέσον του στενώματος, απέχοντας κατά x=0,2m από το τέλος του φαρδιού σωλήνα.

α) Να υπολογισθεί η ταχύτητα ροής στο σημείο Γ.

β) Να βρεθεί η μεταβολή της κινητικής ενέργειας μιας μικρής ποσότητας ρευστού, όγκου 0,2cm³ κατά την μετακίνησή της, από το σημείο Α στο Γ.

γ) Ποια η τιμή της πίεσης στο σημείο Γ;

Το ρευστό θεωρείται ασυμπίεστο και ιδανικό, έχοντας πυκνότητα ρ=1.000kg/m³.

Απάντηση:
